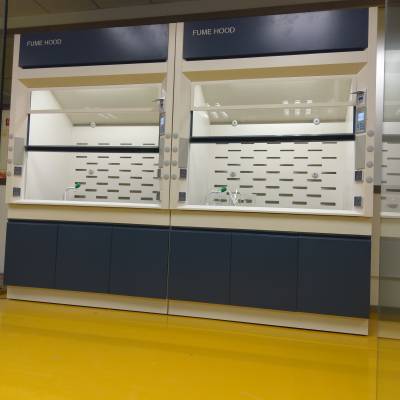

通风柜的结构是上下式，其顶部有排气孔，可安装风机。上柜中有导流板，电路控制触摸开关，电源插座等 ，透视窗采用钢化玻璃，可左右或上下移动。供人操作。
通风柜的材料由多种的，全钢、钢木、全木、铝木、塑钢、PVC结构等，其台面是直接与实验样品接触的地方，通常由环氧树脂板、实芯理化板，不锈钢板，PVC，陶瓷等材料组成。
旧式通风柜多用木材制成，但现代多为涂有环氧树脂的钢材制造。常见柜宽为1200、1500、1800和2000毫米几个规格，深700-900毫米，高1900-2400毫米。可供1-3个人同时使用。 通风柜一般靠墙安装。
前方中间为可上下移动的透明门（多为玻璃），开启高度一般为100-550毫米。门后为实验进行的工作面，有水管、下水道、电源、真空泵、气路管线等实验需要的连接，上有带保护罩的灯照明。空气由柜内前上方的排风扇抽走后，或经管道引到别处（称为全通风），或经过滤重新循环使用（成为无管通风）。

  1、全钢结构，上下箱体全部采用1.2mm冷轧钢板拆弯成型，经酸洗，磷化，去油，表面环氧树脂喷涂处理；平衡上下推拉玻璃门，可停留任何位置；
   2、导流板：采用进口抗贝特三节导流；台面加厚至26mm用作挡水沿；
   3、地脚：采用M12不锈钢可调节螺栓与模具组合地脚，防滑减振。
   4、配电控制面板：二次回路电控系统，两个防水圆孔节能灯，两个10A/220V防水万用插座；
   5、杯槽：配进口PP杯槽,耐酸碱、耐腐蚀和有机物。
   6、水龙头：采用进口优质单口水龙头；材质为纯铜质；表面处理采用进口环氧树脂粉未喷涂，耐酸碱，耐腐蚀；出水嘴采用铜质和PP两种材质，可拆卸，加接安装起泡器，鹅颈、折角出水管可360°旋转，有成型螺纹，可方便连接循环等特殊用水水管；阀芯采用精密陶瓷阀芯，90°旋转，开关使用寿命达50万次以上，静态耐压35巴；把手采用PP材质，符合人体工学设计，使用手感舒适、方便。

1)通风柜外形尺寸：1200/1500/1800*800*2350mm
(2)通风柜上箱体：采用1.2mm冷轧钢板折弯、冲压，表面经除油、酸洗、磷化作防锈处理，再静电粉沫喷涂EPOXY防护层做耐酸碱耐腐蚀表面处理，其喷涂EPOXY防护层附着力经落物撞击试验测试合格；内衬及导流板选用5mm抗倍特板，内部分三段式排风设计，可消除排气死角与不同密度气体的有效排放；控制面板设在外立柱侧面板上，方便观察与操作。
(3)通风柜台面：采用进口陶瓷台面、进口环氧树脂台面、千思板、实心理化板,耐酸碱、耐腐蚀；边缘加厚至26mm，防止液体外溢。
(4)可视窗：≥5mm厚防爆钢化玻璃，滑动自如，可停留于轨道任何位置；主视窗玻璃可左右自由滑动，方便使用者操作。
(5)插座：采用防尘、防溅带有自动闭合功能防护盖的安全插座。外型尺寸为60×60mm，10A/16A /220V的多功能插座，适合实验室内各种仪器设备。
(6)照明：采用节能灯，隐藏于顶板上，不与通风柜内实验气体直接接触，易更换，亮度完全满足实验要求。
(7)下箱体：下箱体为整体组合结构，采用1.2mm厚的冷轧板折弯制做，表面环氧树脂粉沫喷涂；抠手采用铝合金材料，内嵌式抠手，表面环氧树脂粉沫喷涂；铰链采用316L不锈钢材料，开启度为175°；可调节组合地脚由不锈钢螺丝、尼龙罩盖、橡胶材料组合，具有防滑、减震、耐酸碱、耐腐蚀、承重力强等特点；
二、详细标准：
（1）柜体操作门开启高度：0—800 mm
（2）工作面风速：0.4—0.6m/s。
（3）噪音：<60db
（4）排风量：1080—1700m3/h
（5）工作电压：AC220V—380V
（6）电机功率：0.09—4kw
（8）控制面板：万用插座、日光灯、风机、风阀开停控制。
（9）杯槽：配进口PP杯槽,耐酸碱、耐腐蚀和有机物。
（10）水龙头：采用进口优质单口水龙头；材质为纯铜质；表面处理采用进口环氧树脂粉未喷涂，耐酸碱，耐腐蚀；出水嘴采用铜质和PP两种材质，可拆卸，加接安装起泡器，鹅颈、折角出水管可360°旋转，有成型螺纹，可方便连接循环等特殊用水水管；阀芯采用精密陶瓷阀芯，90°旋转，开关使用寿命达50万次以上，静态耐压35巴；把手采用PP材质，符合人体工学设计，使用手感舒适、方便。
（11）下水系统：采用进口高密度PP材质沉水弯，耐腐蚀、耐酸碱和有机物，具有过滤、堵臭功能。

◆在实验开始以前，必须确認通风柜应该处于运行状态，才能进行实验操作。

◆实验结束前至少还要继续运行5分钟以上才可关闭通风机，以排出管道内的残留气体。也可考虑安装排风时间延时器，确保通风机延迟运行。

◆ 实验时，在距玻璃视窗150mm内不要放任何设备，大型实验设备要有充足的空间，不应影响空气的流动，前面视窗尽量要关闭使用。

实验室中常用的局部排风设备保障实验人员的操作安全，及时排除因实验操作产生的有毒、有害气体，防止实验中的污染物质向实验

1、柜体：全钢制一体化柜体，采用1. 2mm厚优质冷轧钢板，经酸洗磷化防腐，表面为EPOX丫环氧树脂粉末静电喷涂处理，防酸碱及防锈。

2、操作台面：根据需要可选配实心理化板/PP/不锈钢/环氧树脂/陶瓷台面，满足不同用途需要。

3、仪表板：采用触摸按键式电子控制面板，保护装置，电源、马达、插座、照明、漏电、过载短路等故障保护。

4、配件：配有水龙头和PP小水杯，也可选用遥控水阀和水嘴;同时可根据需要配置遥控气阀和气嘴

5、抽风系统：风机根据实际使用要求采用国产耐腐蚀的PP风机，噪音低于65dBA:风管现场情况使用PP风管，直排墙外或排至***位置。

6、照明：采用40W防爆日光灯一支隐藏于顶板上(照度不低于300LX)，不与通风柜内气流接触，易更换，且顶部的软连接对爆炸有减压释放作用。

7、视窗：采用5mm厚安全防爆玻璃配平衡组合，平衡部分为无端式结构设计，玻璃操作门设计了左、右推拉，上、下开启，灵活的操作程序，可安全的完成特殊的实验。

通风柜在正确连接实验室通风系统后，可有效排除实验过程中产生的有害气体，以保护实验人员的安全。实验室通风柜必须设置导流板以及B丫PASS系统以控制柜内气流的形态及开口处的气流分布。通风柜移门上方设有BYPASS孔，当移门下降时BYPASS孔开启，使外部的空气补进柜内，以保持表面风速，维持室内通风系统和通风柜耗气体体积之间的平衡，并且阻碍了由于移门下降而导致的表面风速增加，避免了对操作员的影响。

商品名称：通风柜（落地式）
商品规格：1200/1500/1800*800*2350mm（L*W*H）
通风柜简述：
1.台面：采用12.7mm实心理化板，四周做收水边沿，因此具有抗化学腐蚀（耐149种酸碱试剂）、耐高温、耐水、抗菌、耐辐射热、易清洁保养，耐刮磨、耐冲击等特性，被全国600多所高等院校广泛采用。
2.外壳：采用1.0mm优质冷轧钢板在数控加工中心、剪裁、定位打孔、折弯焊接后成型，酸洗磷化处理后喷涂环氧树脂粉末高温烘烤固化。附着力高、表面硬度耐腐蚀性***，外形美观。
3.内衬及导流板：采用E1级环保型双面三聚氰胺中密度板，厚度为18mm，周边采用2mmPVC四周封边防水处理。导流板安装位置与角度需使排气分布均匀，***，以确保不同比重的气体均能有效排放。
4.视窗：采用5mm安全玻璃，可左右移动，并采用无段平衡装置，可上下移动，自由调节。
5.日光灯说明：日光灯隐藏于面板上，不与通风柜内气流接触，易更换。采用 30W 日光灯1支，并设有5mm钢化玻璃。
6.配置：采用PP集气罩；配电箱符合 220V 及 380V 供电要求，有漏电及电机保护装置；12V触摸式控制开关，集中控制整个电路系统，控制面板设触电保护空气自动开关、风机开关、照明开关。
7.配件：不锈钢亚光把手；实验室专用电源插座；采用直径φ10mm注塑调整脚，防震、防潮、耐腐蚀，可根据室内地坪适当调整柜体高度，调节为0-30mm。
8.工艺：所有钢板焊接经环氧树脂粉喷图后，目视平整无焊点。所有水、电、气路要求安全、适用，并隐藏式安装。在柜体后背板设维修孔。三块导流板使处于不同高度空间的有害气体分别从不同的段区排出。通风柜以操作表面风速0.5m/s的速度将通风柜中的空气排出，确保无任何残留气体存在。通风效***，排风量为1600m3/h左右，且噪声小。
9.可根据客户需求制作特殊尺寸

 通风柜定义

??通风柜是用于实验室中，需要将有害气体排出，并对实验过程中需要清洗和排污的一种实验室常用设备。

工作原理

??水、电、气通风一体制，内装多功能电源插座，便于实验室过程中使用其它电气设备。采用快开阀，便于实验过程中用水方便。前挡板为可上下移动玻璃门，顶部为低速抽风机，可将实验过程中的有害有味气体顺利排出。工作面底部装有不锈钢水槽，可将消毒液、实验残留物通过水洗从一排水槽排出，保护实验环境安全、可靠。

??按材质分类： 钢制通风柜、全木通风柜、钢木通风柜、玻璃钢通风柜、不锈钢通风柜、pvc通风柜、pp通风柜
